MapServer - Mapfile carga de shapefile¶

Configuración de un archivo Mapfile (.map) para cargar una capa en formato ESRI shapefile (.shp).

1. Crear la carpeta del proyecto (mtig2017) donde crearemos y copiaremos todos los archivos. Es recomendable que la carpeta no esté en una ruta accesible desde Internet para evitar que los usuarios accedan directamente a nuestros datos.

   Por ejemplo: crear la carpeta en C:\Users\XXXX\mtig2017


2. Crear el archivo pein.map dentro de la carpeta del proyecto. Abrir el archivo con un editor de texto (Notepad++, Atom, Sublime, etc).

3. Crear el objeto MAP.

   # Inicio archivo MAP
   MAP

   #Nombre de la aplicación no debe contener espacios ni caracteres especiales
   NAME plan_pein

   #Estado
   STATUS ON

   #Extensión mapa [minx] [miny] [maxx] [maxy]
   EXTENT 263747.60 4484436.53  527495.20 4748184.13

   #Unidades del mapa
   UNITS METERS

   #Tamaño máximo de la imagen
   MAXSIZE 4096

   #Ruta de la cartografía
   SHAPEPATH "datos"

   #Color de fondo
   IMAGECOLOR 255 255 255

   #Formato de salida de la imagen
   OUTPUTFORMAT
     NAME "png8"
     DRIVER AGG/PNG8
     MIMETYPE "image/png"
     IMAGEMODE RGBA
     EXTENSION "png"
     FORMATOPTION "QUANTIZE_FORCE=on"
     FORMATOPTION "QUANTIZE_COLORS=256"
     FORMATOPTION "GAMMA=0.75"
   END

   #Ruta librería proyecciones
   CONFIG "PROJ_LIB" 'C:/ms4w/proj/nad/'

   #Proyección por defecto del mapa
   PROJECTION
   "init=epsg:25831"
   END

   #Definición de las capacidades
   WEB
    IMAGEPATH "tmp/"
    IMAGEURL "tmp/"
    METADATA
       OWS_TITLE "Aplicación OGC"
       OWS_ABSTRACT "Ejemplo de interoperabilidad utilizando Minnesota MapServer"
       OWS_ENABLE_REQUEST "*"
       OWS_ONLINERESOURCE "http://localhost:81/cgi-bin/mapserv.exe?map=C:/Users/XXXX/mtig2017/pein.map"
       OWS_SRS "EPSG:23031 EPSG:4326 EPSG:25831 EPSG:4258 EPSG:4230 EPSG:3857 EPSG:32631"
       OWS_EXTENT "263747.60 4484436.53 527495.20 4748184.13"
       WMS_FEATURE_INFO_MIME_TYPE "text/html"
       OWS_ACCESSCONSTRAINTS "NINGUNO"
       OWS_LIMITSCONSTRAINTS "NINGUNO"
       OWS_FEES "NINGUNO"
       OWS_ADDRESSTYPE "MAILING ADDRESS"
       OWS_CITY "Barcelona"
       OWS_STATEORPROVINCE "Barcelona"
       OWS_CONTACTELECTRONICMAILADDRESS "test@icgc.cat"
       OWS_CONTACTPERSON ""
       OWS_CONTACTORGANIZATION "Institut Cartogràfic i Geològic de Catalunya"
       OWS_ADDRESS "Parc de Montjuic sn"
       OWS_POSTCODE "08038"
       OWS_COUNTRY "Spain"
       OWS_CONTACTPOSITION "Geostarters"
       OWS_CONTACTVOICETELEPHONE ""
       OWS_SERVICE_ONLINERESOURCE "http://catalegidec.icc.cat"
       OWS_ROLE "Provaider"
       OWS_KEYWORDLIST "Cataluña,servicio,mapa,pein"
       OWS_CONTACTFACSIMILETELEPHONE ""
       OWS_HOURSOFSERVICE ""
       OWS_CONTACTINSTRUCTIONS ""
       OWS_ATTRIBUTION_ONLINERESOURCE "http://www.icgc.cat"
       OWS_ATTRIBUTION_TITLE "ICGC"
       OWS_BBOX_EXTENDED "True"
       OWS_HTTP_MAX_AGE "3600"
       LABELCACHE_MAP_EDGE_BUFFER "10"
       OWS_SLD_ENABLED "true"
     END
   END

   #definición de la leyenda del mapa

   #definición de las capas del mapa

   #Final archivo MAP
   END


4. Comprobar que no tenemos ningún error en el Mapfile. Abrir el navegador y escribir:

   http://localhost:81/cgi-bin/mapserv.exe?map=C:/Users/XXXX/mtig2017/pein.map


5. Comprobar que retorna el siguiente mensaje:

   mapserv(): Web application error. Traditional BROWSE mode requires a TEMPLATE in the WEB section, but none was provided.


6. Definir la capa del mapa.

   1. Crear la carpeta datos dentro del directorio del proyecto

   2. Descargar el archivo pein_etrs89.zip

   3. Descomprimir el archivo pein_etrs89.zip dentro de la carpeta datos

   4. Escribir la definición de la capa en el Mapfile. Justo debajo de donde dice #definición de las capas del mapa agregamos lo siguiente.

      #Definición de la capa pein
      LAYER
        NAME pein
        TYPE POLYGON
        STATUS ON
        DATA "pein_etrs89"
        TEMPLATE "info.html"
        CLASSITEM 'AMBIT'
        CLASS
              NAME 'pein'
          STYLE
                OUTLINECOLOR 10 10 10
                COLOR 0 255 0
                WIDTH 1
              END
        END
        PROJECTION
              "init=epsg:25831"
        END
        #Permite exportar GML
        DUMP TRUE
        #Descripción de la capa
        METADATA
                OWS_TITLE "Plan Espacios de Interés Natural"
          OWS_ABSTRACT "metadatos"
          OWS_SRS "EPSG:23031 EPSG:4326 EPSG:25831 EPSG:4258 EPSG:4230 EPSG:3857 EPSG:32631"
                GML_INCLUDE_ITEMS "all"
        END
      END


7. Verificar que funcione el getCapabilities. Abrir el navegador y escribir:

   http://localhost:81/cgi-bin/mapserv.exe?map=C:/Users/XXXX/mtig2017/pein.map&request=getCapabilities&service=wms


   Note

   Debemos ver el archivo xml con la descripción de las capacidades del servidor.

8. Hacer la petición getMap para visualizar el mapa. Abrir el navegador y escribir:

   http://localhost:81/cgi-bin/mapserv.exe?map=C:/Users/XXXX/mtig2017/pein.map&REQUEST=GetMap&SERVICE=WMS&VERSION=1.1.1&LAYERS=pein&FORMAT=image/png&STYLES=&SRS=EPSG:25831&BBOX=263747.60,4484436.53,527495.20,4748184.13&WIDTH=768&HEIGHT=768

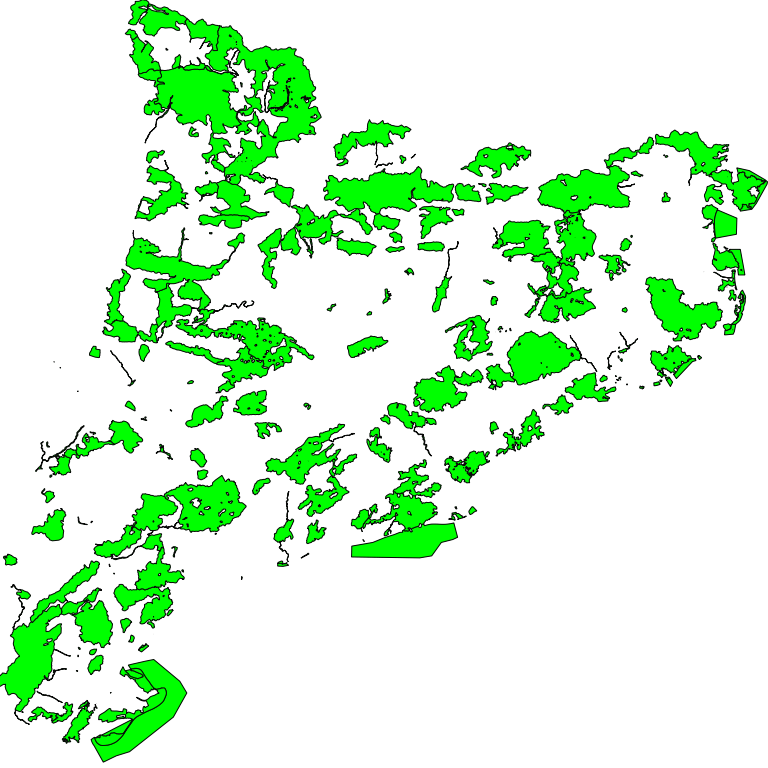

9. Debemos ver como respuesta nuestro mapa

10. En la carpeta del proyecto creamos el archivo info.html que es el encargado de mostrar la información de los elementos seleccionados al hacer una petición getFeatureInfo.

    <!-- MapServer Template -->
    <html>
    <head>
    <title>Pein</title>
    <meta http-equiv="Content-Type" content="text/html; charset=utf-8">
    </head>
    <body>
    <h3>[cl]</h3>
    <table cellspacing="0" cellpadding="0">
    <tbody>
    <tr>
    <th>Nombre</th><td>[NOM]</td>
    </tr>
    <tr>
    <th>Código</th><td>[CODI]</td>
    </tr>
    <tr>
    <th>Delimitación</th><td>[DELIMITACI]</td>
    </tr>
    <tr>
    <th>Ámbito</th><td>[AMBIT]</td>
    </tr>
    </tbody>
    </table>
    </body>
    </html>


11. Comprobar que al interrogar a nuestro mapa nos retorna la información correcta.

    http://localhost:81/cgi-bin/mapserv.exe?map=C:/Users/XXXX/mtig2017/pein.map&REQUEST=GetFeatureInfo&SERVICE=WMS&VERSION=1.1.1&LAYERS=pein&QUERY_LAYERS=pein&INFO_FORMAT=text/html&STYLES=&SRS=EPSG:25831&BBOX=263747.60,4484436.53,527495.20,4748184.13&WIDTH=768&HEIGHT=768&X=418&Y=509


12. Crear la leyenda del mapa. Para que nuestro servicio WMS responda a las peticiones GetLegendGraphic debemos definir el apartado de leyenda en el Mapfile. Escribir la definición de la leyenda justo debajo de donde dice #definición de la leyenda del mapa agregamos lo siguiente.

    #definición de la leyenda del mapa
    LEGEND
      IMAGECOLOR -1 -1 -1
      KEYSIZE 18 12
      # LABEL object
      LABEL
        TYPE BITMAP
        SIZE MEDIUM
        COLOR 0 0 89
      END
      STATUS ON
      TRANSPARENT ON
    END


13. Comprobar que al interrogar a nuestro mapa nos retorna la información correcta.

    http://localhost:81/cgi-bin/mapserv.exe?map=C:/Users/XXXX/mtig2017/pein.map&VERSION=1.3.0&SERVICE=WMS&REQUEST=GetLegendGraphic&SLD_VERSION=1.1.0&LAYER=pein&FORMAT=image/png&STYLE=default
